一文读懂试压泵工作原理
编辑：2022-07-29 10:20:31
试压泵的工作原理是怎么样的，这对于我们晋芮试压泵厂家小编肯定难不倒啊，下面我就位大家介绍一下：
试压泵的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
工作原理：凸轮由电动机带动旋转。当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。 当凸轮旋转至曲线的下降 部位时，弹簧迫使柱塞向 下，形成一定真空度，油 箱中的油液在大气压力的 作用下进入密封容积。凸轮使柱塞不断地升降，密封容积周期性地减小和增 大，泵就不断吸油和排油。
试压泵的启动运转：
1、起动电动机，检查空车运转是否正常，声响应均匀无异常杂音，排水应均匀，无明显波动，然后停机。

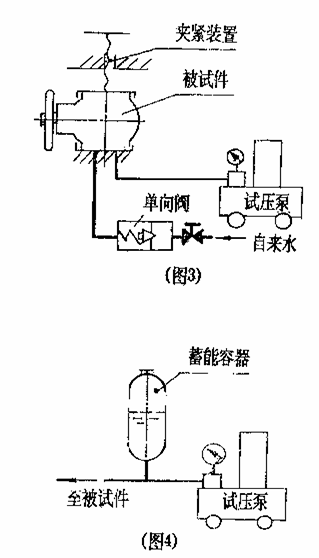

2、将被试容器与试压泵的排出口连接起来，大中型压力容器（容积＞10L），在试验前先用清水灌满被试容器，或采用单向阀借助自来水自动灌水（如图3），微小型压力容器（容积＜4L），为了利于保压，试验回路应配置蓄能容器。见（图4）。
3、启动电动机，泵开始正常工作，被试容器进行充水，充满水后，压力开始徐徐上升。
4、达到所需压力后，停车保压到要求时间，检查被试容器。
5、在试验回路中应装设放压阀（不允许将泵集水体的应急放压阀作为试压放压阀用），试验完毕后卸去压力。
本文链接:http://www.sxjrsyb.com/news/80.html
CONTACT US
山西晋芮试压泵科技有限公司
地 址：山西省芮城县工业西街
公司总机：0359-3035235
公司传真：0359-3022437
厂销售部：0359-3022668
销售总监：18635980608
技术总监：18635987128
山西晋芮试压泵科技有限公司 晋ICP备10200938号-1
3D-SY5.5型系列电动试压泵，采用高速陶瓷柱塞泵头，具有体积小、结构紧凑、便于移动。有三种规格可供选择。适宜于压力容器制造、管道工程按装等大型压力容器，进行水压、密封、强度试验
本泵主要由电机、电磁起动器、泵头、保压阀、泄压阀、吸入排出胶管等组成。
泵头采用卧式陶瓷三柱塞泵型式，由三相电机通过3V皮带减速，带动曲轴连杆机构，将旋转运动转换为往复运动，并推动柱塞在液缸内工作。这样，工作介质通过吸入、排出阀，形成高压液体排出。
在泵头的排出端设置有安全溢流阀，用于保护泵的安全压力，也可作为调压阀，调定系统的高压力，排出端还设置有保压阀，当被试验件达到规定试验压力值后停机，该阀自动将试验回路与泵截断进行保压。
保压阀上端装有压力表，以示试验压力，压力表下端设置有泄压阀在保压试验结束后，卸除回路压力。或因误操作，压力升过规定值，可打开泄压阀卸除部分压力，用点动开关升止规定值。泵的起动运转是利用电磁起动器进行操作，设置有起动和停止按钮。
使用方法：
1．新试压泵在出厂时，曲轴箱内已加注润滑油。初次使用时，应查看润滑油多少，平时使用前应检查曲轴箱内润滑油油面高度，使其保值在油标的油线上。
2、新泵在出厂时为了便于包装，手推柄和电磁起动器固定在电机背上，初次使用时先安装好手推柄（使手推柄插入泵底盘端头两个孔内，并拧紧固螺母螺）及电源线路。
3、安装好吸水胶管(注意连接接头的O形密封圈)，及吸水过滤网。
4、配备一清洁的水箱，保证有足够的水源供应。将吸水管放入水箱内。
5、检查试验介质清洁与否，切忌使用含泥沙污水，以免堵塞管路磨坏柱塞，使各系统阀关闭不严造成故障
6、检查各连接部位和压紧螺塞是否紧固。
7、检查电路连接、绝缘及安全情况，并可靠接地
