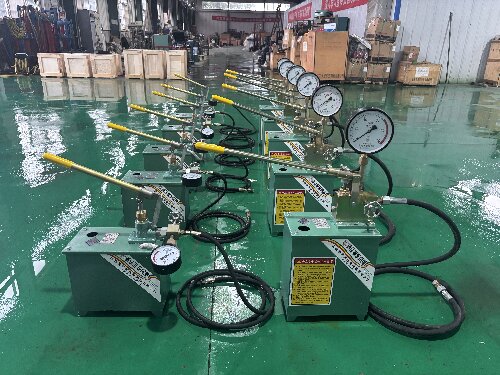

手动试压泵是一种结构简单、操作方便，但功能可靠的压力测试工具。它主要用于压力容器、管道、阀门、锅炉、消防器材等设备的水压试验，以验证其承压能力和密封性。

1. 结构组成

手动试压泵虽然型号众多，但基本结构都包含以下核心部件：泵体、柱塞、手柄、压力表、水箱、进/出水阀、控制阀、密封圈。

2. 工作原理

其工作原理可以概括为“真空吸入，高压输出”的往复过程

1、吸入过程：提起手柄，柱塞上升，泵体内腔容积增大，形成局部真空。在水箱液面大气压的作用下，液体顶开进水阀，经滤网和进水管进入泵体。

2、压出过程：压下手柄，柱塞下降，泵体内腔容积减小，压力骤升。此时进水阀关闭，出水阀被顶开，高压液体经控制阀、连接管路被压入被测器件，使其压力逐渐升高。

3、循环加压：通过反复、均匀地摇动手柄，即可将压力提升至试验所需的数值。

4、保压测试：达到试验压力后，停止操作，依靠单向阀的密封性保持压力，以便观察被测器件的泄漏情况。

5、泄压复位：测试结束后，缓慢开启泄压阀，将系统内压力释放回水箱，压力表归零，拆卸连接。

二、主要优势与局限性：没有任何一种工具是完美的，手动试压泵也不例外。它的价值体现在其*的优势上，但也需要客观看待其局限性。

核心优势

1.无依赖，适应性强：无需外接电源或气源，彻底摆脱了能源限制。这使得它成为野外作业、高空作业、临时检修、无电环境（如停电现场、偏僻工地）进行压力测试的不二之选

2.结构简单，维护简便：零部件较少，原理直观。故障排查和日常保养（如清洁、检查密封件、更换润滑油）都非常方便，对操作人员的机械知识要求不高，降低了维护成本和停机时间

3.操作直观，控制精细：加压过程完全由人手控制，可以非常精细地调节压力上升的速率和停止点。熟练的操作者甚至能将压力控制在极小的误差范围内（如±0.5MPa），这对于一些需要缓慢升压或观察特定压力阶段响应的测试非常有利。

4.安全可靠，风险可控：由于无电气部件，避免了电火花风险，特别适合易燃易爆的化工、煤矿等危险环境。手动操作也意味着一旦需要紧急泄压，只需开启泄压阀，反应迅速且安全。

5.成本低廉，经济实惠：无论是设备本身还是后续的维护成本，都远低于电动或气动试压泵。对于预算有限、测试频率不高的小型项目或单位来说，是极具性价比的选择。

6.便携灵活，移动方便：体积和重量通常较小（整机重量多在3-20公斤之间），设计紧凑，有的还配有轮子和提手，便于搬运和在狭窄空间内移动和操作。

 二、固有局限性

1.劳动强度大，效率较低：这是*突出的缺点。完全依靠人力操作，对于大容积系统或高压试验，操作人员需要长时间、重复性地施力，非常容易疲劳，导致测试效率低下，不适合大批量或长时间的测试工作。

2.输出压力有上限：虽然有些高压型号可达100MPa以上，但普遍来讲，手动泵的压力输出上限和流量输出都相对有限，难以满足一些需要极高压力（如数百兆帕）或大流量快速注水的工业场合测试需求。

3.压力稳定性依赖人为：保压期间的压力稳定性很大程度上依赖于单向阀的密封性和操作者停止泵动的时机，相比电动泵的稳压性能，压力可能存在细微波动，且保压时间相对有限。

4.精度受人为因素影响：压力读数和测试结果的准确性会因操作者施力的均匀性、读数的视角不同而存在一定人为误差，对操作者的经验和专注度有一定要求。

三、主要应用领域

手动试压泵因其“可靠、便携、无电”的特性，在以下领域找到了自己的*位置：

1.建筑与市政工程：家装水管打压测试（检查是否漏水）、地暖系统试压、消防管道系统的密封性检测（如室内消火栓、喷淋管道）。

2.工业设备与安装：小型压力容器、储罐、阀门、管道的现场安装验收和定期检修后的试压，化工、轻工行业的中小型设备测试。

3.维修与检修服务：汽车维修店（如检测冷却系统、制动系统的泄漏）、设备维护部门用于快速、临时性的压力排查。

4.特殊环境与应急场景：煤矿井下、石油平台等易燃易爆场所的应急补压和阀门测试（无电火花风险）、电力中断时的紧急试压任务、偏远地区的野外作业。

5.实验室与科研教学：实验室中对小型实验装置、仪器进行压力校准和耐压测试，科研机构进行某些特定压力下的实验研究。

四、选型与使用要点

一、 如何选型

选择手动试压泵时，需重点关注以下参数：

▶额定压力（MPa）：这是*关键的参数。所选泵的额定压力应高于试验压力，并留有10%-15%的安全余量。例如，需试验2.5MPa的压力，可选择额定压力为2.5-3MPa的泵。

▶流量（ml/次）：指手柄往复一次所输出的液体体积。流量越大，升压越快，但需要操作者施加的力也越大。需根据被测系统的容积大小和对升压速度的要求来平衡选择。容积小可选小流量，省力；容积大可选大流量，省时。

▶柱塞直径与行程：这两个参数直接决定了泵的压力输出能力和流量。直径越小，理论上产生的压力越高；行程越长，每次输出的流量可能越大。

▶重量与尺寸：考虑现场操作空间和搬运的便捷性。对于需要频繁移动的场合，轻便型是首选。

▶材质：根据工作介质选择。清水可选铜、不锈钢；液压油需确保密封件材质相容；若用于轻微腐蚀性环境，则需不锈钢材质。

▶品牌与售后：选择信誉良好、提供清晰说明书和售后支持的品牌，确保产品质量和后续服务。

二、使用与保养要点

正确使用和保养是确保测试准确、设备安全、延长寿命的关键。

一、操作流程与注意事项：

▶使用前检查：检查各连接部位是否紧固，压力表是否归零且在有效期内，手柄操作是否灵活，工作介质（水）必须清洁，无泥沙杂质。

▶正确连接与排气：将被测系统与泵可靠连接。向系统和泵内注满水，并打开高点排气阀，直到有水连续流出为止，确保系统内无空气残留。空气的存在会严重影响压力读数的准确性并可能造成压力波动。

▶缓慢均匀加压：切忌猛摇猛压。应平稳、均匀地摇动手柄，密切关注压力表指针的移动。接近试验压力时，更要放慢节奏，避免冲击超压。

▶安全保压：达到试验压力后，立即停止操作，并严禁在保压期间碰撞或敲击管道系统。仔细观察压力表数值是否下降（下降则表示泄漏）以及被测件有无渗漏、变形。

▶安全泄压：测试结束后，必须先缓慢开启泄压阀，将系统压力完全释放至零，才能拆卸连接管路，以防高压液体喷出伤人或损坏压力表。

二、用后保养：

▶排空液体：每次使用完毕，务必将泵内和水箱内的液体彻底排空，尤其在冬季，以防冻裂泵体。

▶防止锈蚀：排空后，可从吸入口吸入少量防锈油（如机油），以润滑柱塞并防止内部锈蚀。

▶保持清洁：擦拭干净泵体表面，存放在干燥通风处，避免暴晒和雨淋。

▶定期检查：定期检查密封圈是否老化、损坏，并及时更换；检查压力表是否准确，定期校准。

 ☞☞☞重要安全警示：

严禁超压使用！切勿超过泵体和被测设备的额定压力。

操作时请佩戴合适的防护用品，如防护眼镜、手套。

加压和保压过程中，严禁正对压力表、泄压口或可能泄漏的部位站立。

发现任何异常（如泄漏、异常噪音、压力急剧波动），应立即停止操作，泄压后进行检查。

总结：

手动试压泵就像压力测试工具中的“千斤顶”，它不追求极端的性能参数，但凭借无电依赖、便携灵活、经济可靠、操作直观的核心优势，在无数临时、小型、特殊或应急的测试场景中，扮演着不可替代的角色。
